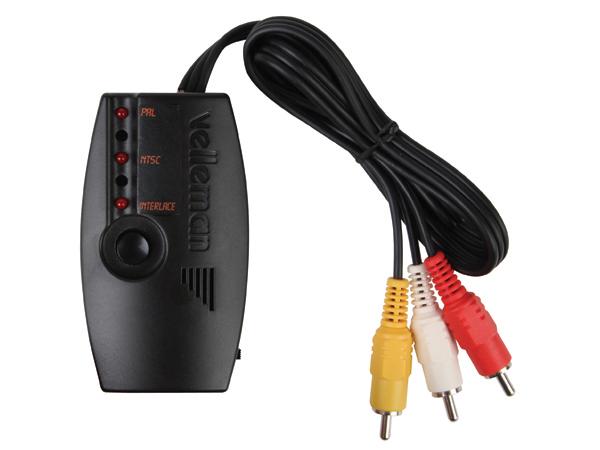

Générateur de mires vidéo
Réf.
K8025
Expédition
Indispoexpédiable
à Nantes
COMPTOIRemplacement magasin
13,33 € HT
16,00 €
Aucun avis client
Quantité :
+
-
NOUS CONTACTER
- Caractéristiques
- Téléchargement
Caractéristiques :
Spécifications :
Documentation :

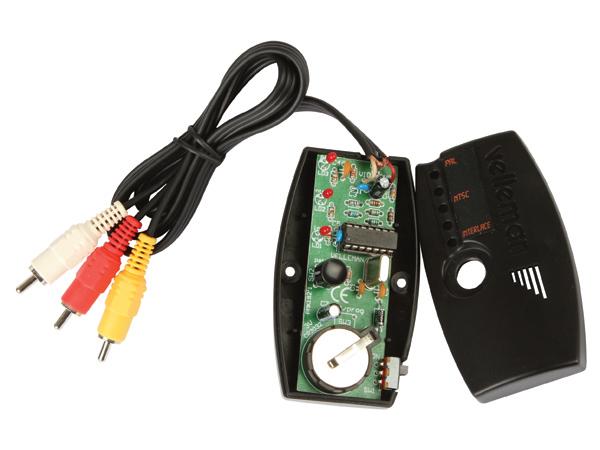

- kit à monter soi-même
- générateur vidéo en format de poche avec onde sonore sinusoïdale fixée
- mires vidéo noir et blanc + échelle de gris
- vérifiez la qualité de l'image de votre moniteur ou TV
- convient à l'ajustement de l'image ou au dépannage
- sélections vidéo:
- PAL ou NTSC
- entrelacé ou progressif (non entrelacé)

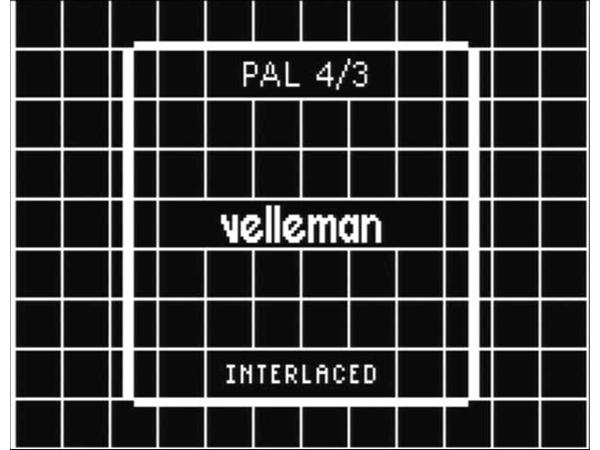

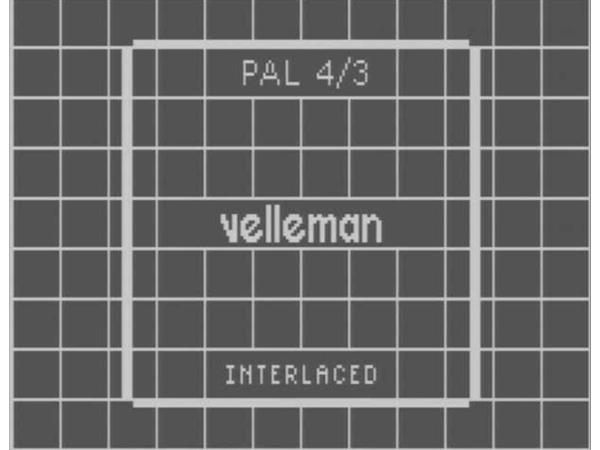

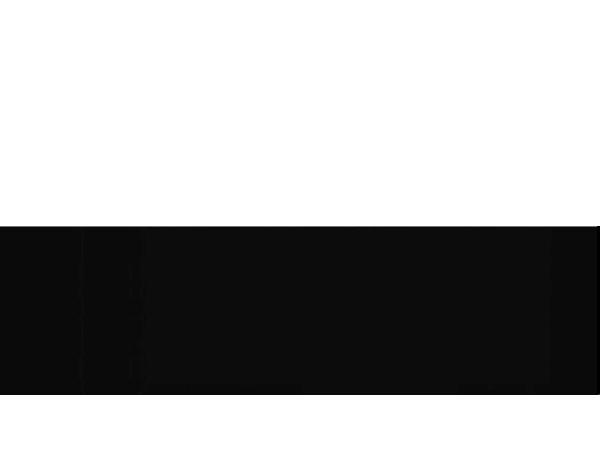

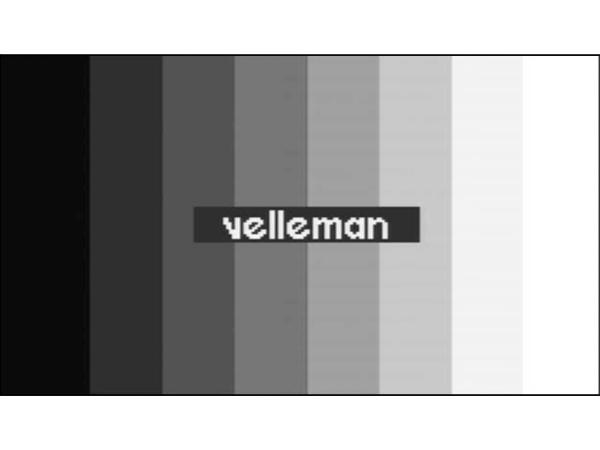

- livré avec 12 mires différentes: mires de pureté (noir, blanc, gris), échelle de gris (marches d'escalier), quadrillage, image avec rapport de contraste noir/blanc de 100%

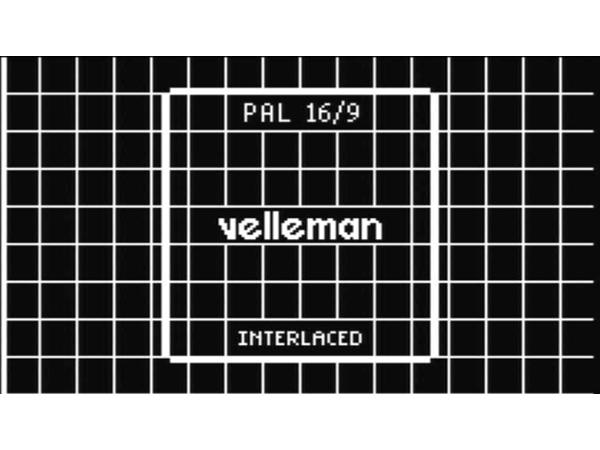

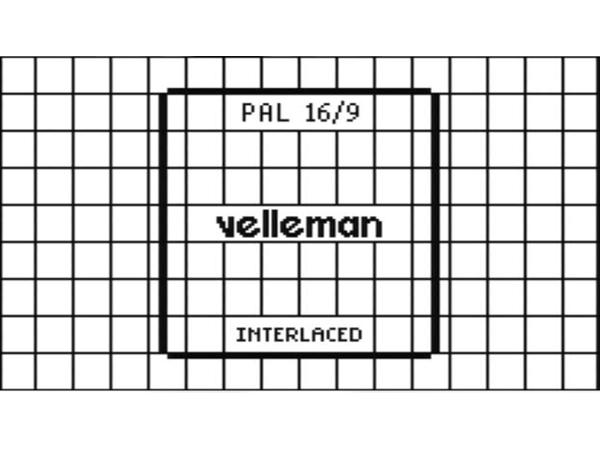

- mires vidéo en formats 4/3 et 16/9
Spécifications :
- alimentation: 3V, pile CR2032 (non incl.)
- consommation: 12mA (signal de grille @75ohm)
- sortie audio: onde sinusoïdale de 1kHz / 0.7Vrms (charge de 10k)
- sortie vidéo: 0.8Vpp @ 75 ohm de charge (signal en marches d'escalier)
- extinction automatique: 10 minutes
Documentation :
- Fiche d'information general (Informations générales concernant le générateur de mires vidéo, format : PDF)
- Liste des pièces (Notice d'assemblage en anglais à l'aide d'illustrations, photos, etc., format : PDF)
- Notice d'assemblage (Notice multilingue pour assemblage du kit, format : PDF)
- Fiche d'information (Code des couleurs des résistances, format : PDF)
- Aperçu des kits à assembler équivalant aux modules Velleman (Cette liste comprend tous les kits/mini kits également disponibles comme modules pré-assemblés et testés., format : PDF)
Contenu téléchargeable :
- Notice d'assemblage (Notice multilingue pour assemblage du kit)
- Fiche d'information general (Informations générales concernant le générateur de mires vidéo)
- Liste des pièces (Notice d'assemblage en anglais à l'aide d'illustrations, photos, etc.)
- Aperçu des kits à assembler équivalant aux modules Velleman (Cette liste comprend tous les kits/mini
- Fiche d'information (Code des couleurs des résistances)
