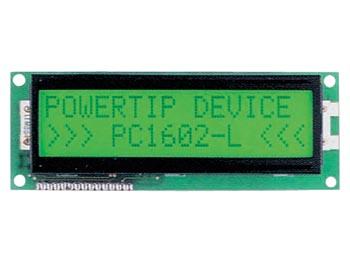

Lcd supertwist 16 x 2 - retro-eclairage avec leds
Réf.
LCD1602LSL
Expédition
Indispoexpédiable
à Nantes
COMPTOIRemplacement magasin
32,50 € HT
39,00 €
Aucun avis client
Quantité :
+
-
NOUS CONTACTER
- Caractéristiques
- Dans la même catégorie
Caractéristiques :
Spécifications :
- nombre de caractères: 16 x 2
- caractère: matrice 5 x 7 points
- duty-bias: 1/16 - 1/4
- type: positif
Spécifications :
- rétro-éclairage: LED
- type d'afficheur + couleur: STN jaune-vert
- valeurs:
- alimentation du driver de l'afficheur (Vdd-Vo):
- à -20°C: -
- à 0°C: 4.8V typ.
- à 25°C: 4.4V typ.
- à 50°C: 4.1V typ.
- à 70°C: -
- alimentation de la logique (Vdd-Vss):
- à 25°C: 5.0V typ.
- température de travail: 0°C à +50°C
- température de stockage: -20°C à +60°C
- alimentation du driver de l'afficheur (Vdd-Vo):

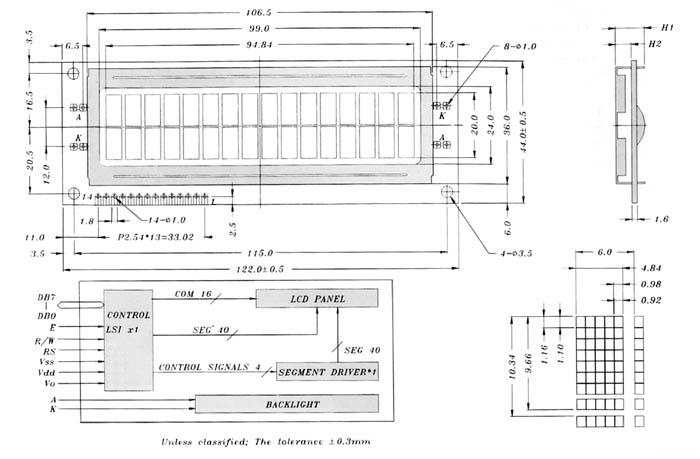

- mécaniques:
- dimensions totales: 122.0 x 44.0mm
- dimensions écran: 99. x 24.0mm
- dimensions des points: 0.92 x 1.10mm
- dimensions des caractères: 4.84 x 9.66mm
- module: H2/H1
- sans rétro-éclairage: 4.9/9.0 ± 0.5mm
- rétro-éclairage EL: 4.9/9.0 ± 0.5mm
- rétro-éclairage LED: 9.4/13.5 ± 0.5mm
- broches:
- puissance supply (GND): 1 (Vss)
- puissance supply (+5V): 2 (Vdd)
- contrast adjust: 3 (Vo)
- signal for register selection: 4 (RS)
- data read & write: 5 (R/)
- enable signal: 6 (E)
- data bus line: 7 (DB0)
- data bus line: 8 (DB1)
- data bus line: 9 (DB2)
- data bus line: 10 (DB3)
- data bus line: 11 (DB4)
- data bus line: 12 (DB5)
- data bus line: 13 (DB6)
- data bus line: 14 (DB7
27,90 € TTC
