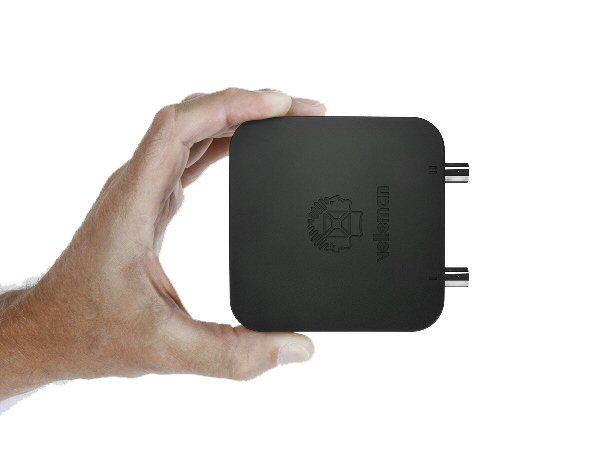

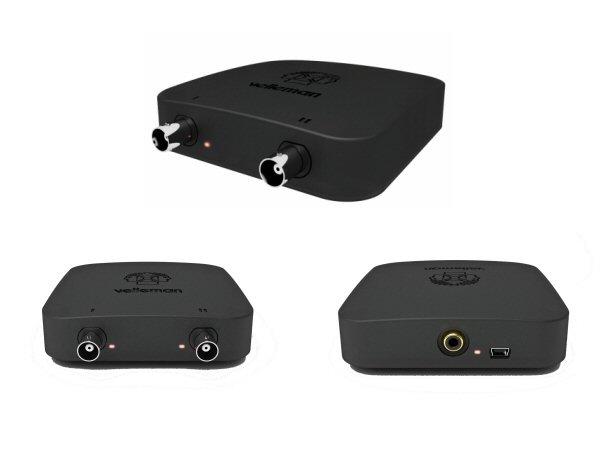

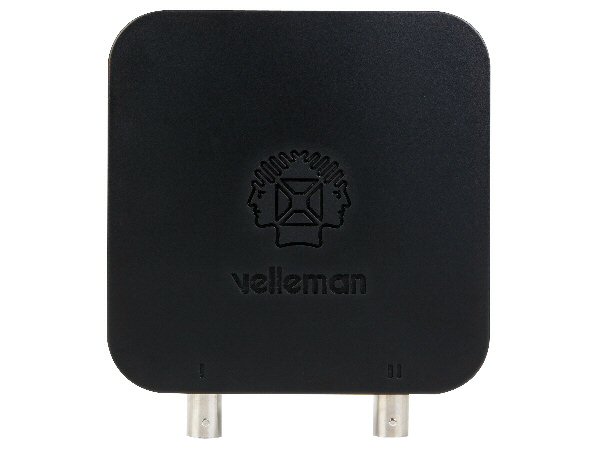

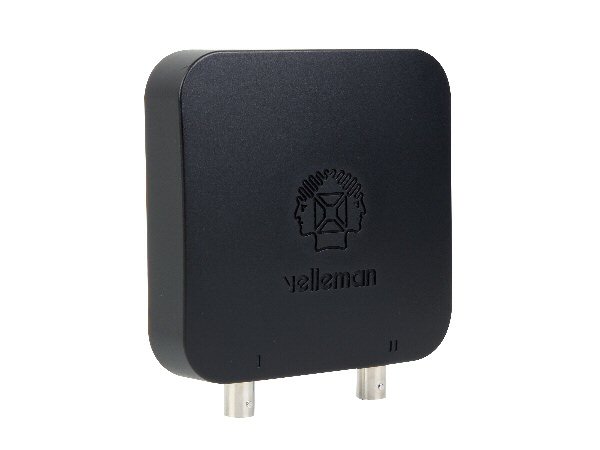

Oscilloscope et générateur de signaux pour pc avec connexion usb
Réf.
PCSU200
Expédition
Indispo
expédiable
à Nantes
COMPTOIR
emplacement magasin
165,83 € HT
199,00 €
Aucun avis client
Quantité :
+
-
NOUS CONTACTER
- Caractéristiques
- Téléchargement
- Dans la même catégorie
Caractéristiques :
Spécifications :
Documentation :
- Générateur de fonction:
- stabilité à base de cristal quartz
- formes d'onde standard: sinus, carré, triangle
- signaux composés prédéfinis: sine(x)/x, sweep, ...

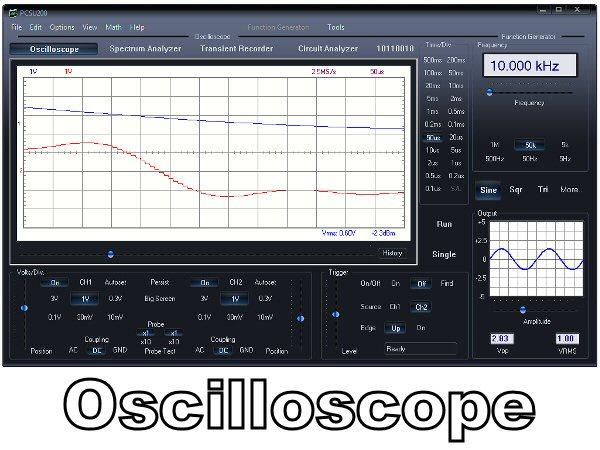

- oscilloscope:
- fonction de configuration automatique et option X10
- fonction de prédémarrage
- lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
- modes de persistance: gradient de couleurs, persistance variable ou infinie
- enregistreur de signaux transitoires:
- sauvegarde automatique de données
- enregistrement automatique pour plus d'un an
- sauvegarde et restitution d'écrans

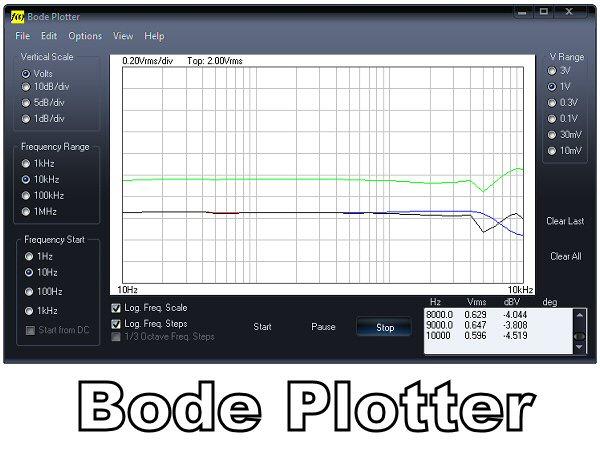

- Bode plotter:
- synchronisation automatisée entre l'oscilloscope et le générateur
- fonction d'échelle logarithmique
- échelle volt ou dB
- tracé en phase

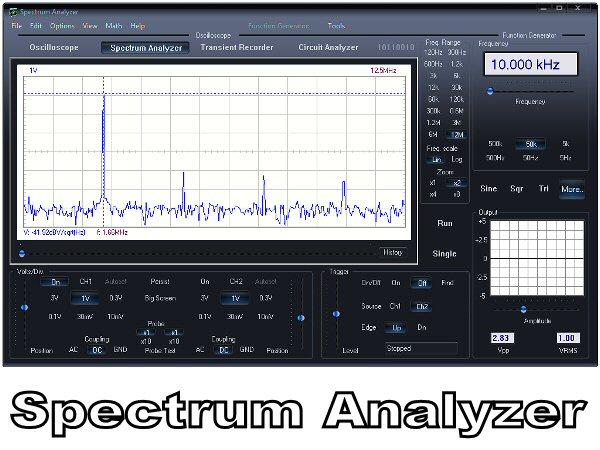

- analyseur de spectres:
- échelle de temps linéaire ou logarithmique
- principe de fonctionnement: FFT (Fast Fourier Transform)
- canal d'entrée FFT: CH1 ou CH2
- fonction zoom
- contenu de la boîte:
- notice d'emploi
- USB PC Scope + Generator
- câble USB
Spécifications :
- générale:
- marqueurs pour : amplitude/tension et fréquence/temps
- raccordement à l'entrée: CC, CA et GND
- alimentation par port USB (500mA)
- dimensions: 100 x 100 x 35mm
- Générateur de fonction:
- amplitude: 200mVpp à 10Vpp @ 1KHz// 0 ohms
- résolution verticale: 8 bits
- délai montant/descendant onde carrée: 0.3µs
- fréquence d'échantillonnage: 25MHz
- distorsion typique onde sinusoïdale (THD): < 1%
- impédance de sortie: 50 ohms
- plage de fréquence: de 0.5Hz à 500KHz (1MHz onde sinusoïdale)
- oscilloscope:
- bande passante: two channels DC to 12 MHz ±3dB
- impédance d'entrée: 1 Mohm / 30pF
- tension d'entrée max.: 30V (AC + DC)
- base de temps: 0.1µs à 500ms / division
- plage de l'entrée: 10mV à 3V/division
- sensibilité d'entrée: 0.3mV résolution de l'afficheur
- durée d'enregistrement: 4K échantillons / canal
- fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
- enregistreur de signaux transitoires:
- échelle de temps: 20ms/div à 2000s/div
- temps d'enregistrement max.: 9.4heures/écran
- nombre max. d'échantillons: 100/s
- nombre min. d'échantillons: 1 échantill. / 20s
- Bode plotter:
- plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
- plage de fréquence: 1KHz , 10KHz, 100KHz, 500KHz
- fréquence de départ: 1Hz,10Hz, 100Hz, 1KHz, 10KHz, 100KHz
- analyseur de spectres:
- plage de fréquence: 0 .. 120Hz à 12MHz
- résolution FFT: 2048 lignes
- système requis:
- PC compatible avec IBM
- Windows™ XP, Vista, 7 *
- carte vidéo SVGA (min.1024 x 768)
- souris
- port USB libre 1.1 ou 2.0
Documentation :
- PCLAB200 Software for PCSU200 (Program, driver, and documentation for Windows XP/Vista/Windows 7/8/10. (Rev 1.07 - Released 16/02/2018), format : ZIP)
- Fiche d'information general (Informations générales concernant l'oscilloscope et générateur de signaux pour PC avec connexion USB, format : PDF)
- Notice d'emploi (notice expliquant les possibilités et comment utiliser le module, format : PDF)
- Software development kit (SDK) (with documentation and example programs written in VB and Delphi., format : ZIP)
